YT-3300 YT-3350智能閥門定位器

發布時間：2011-01-05　瀏覽：次

YT-3300 YT-3350智能閥門定位器使用說明：
智能閥門定位器YT-3300(YT-3350)系列產品是通過接收控制器或控制系統發出的4~20mA電流信號來控制閥門開度的裝置。韓國YTC原裝進口品牌，內置微處理器，可精確控制閥位，并可執行自動設定，PID控制，HART通訊等強有力的功能。

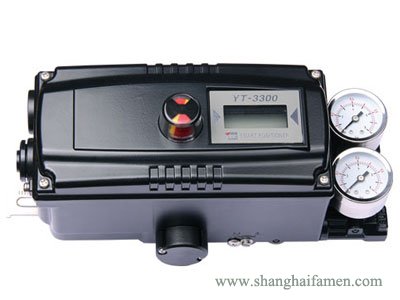

YT-3300

YT-3300 YT-3350智能定位器特點介紹：
1.采用噴嘴擋板結構力矩馬達，加強了抗粉塵，水分，油污的能力。
2.產品外部裝有液晶屏（LCD），因此可以在現場直接確認定位器的狀態。
3.通過HART通訊，可以獲得閥門和定位器的各種位置信息。
4.可添加閥位輸出模塊，反饋閥門的開度。
5.可任意設定線性，快開，等百分比等流量特性。
6.通過產品上的按鈕可方便調整PID參數，也可設定16個點來實現特殊流量曲線。
7.具有優秀的防護功能(IP66)。

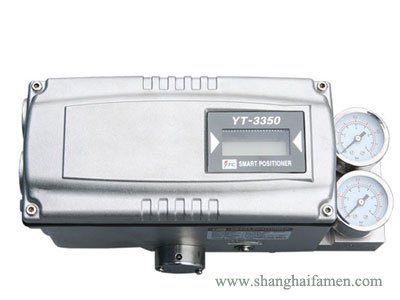

YTC YT-3300

YT-3300 YT-3350閥門智能定位器詳細結構參數：

項目/形式		YT-3300	YT-3350
輸入信號		4~20mA DC
輸入壓力		0.14~0.7MPa（1.4~7bar）
行程范圍	直行程	10~150mm
	角行程	0~90°
氣源接口		PT（NPT）1/4		NPT1/4
壓力表接口		PT（NPT）1/8		NPT1/8
電源接口		PF1/2（G1/2）
環境溫度	標準型	-30℃~85℃（-22~185‵F）
	低溫型	-40℃~85℃（-40~185‵F）
	防爆溫度	-40℃~60℃(T5)/-40~40℃（T6）
	液晶工作溫度	-30℃~85℃（-22~185‵F）
直線性		±0.5%F.S.
滯后度		±0.5%F.S.
靈敏度		±0.2%F.S.
重復性		±0.3%F.S.
空氣消耗量		小于2 LPM（sup=0.14MPa）
流量系數		70LPM(sup=0.14MPa)
輸出特性		快開、線性、等百分比、用戶自定義（16點）
材質		壓鑄鋁		不銹鋼316
防護等級		IP66
防爆等級		Ex ia IIC T6/T5
重量		2kg（4.4 lb）		5.1kg（11.2 lb）
